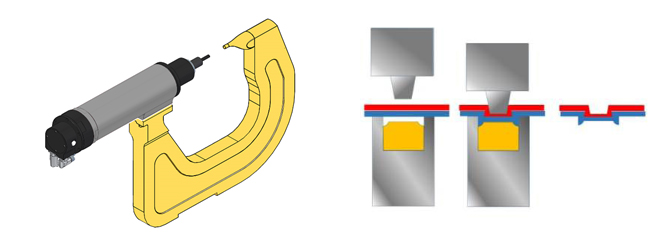

Attuatori per carichi pesanti con peso ridotto per la ribaditura robotizzata – Forza fino a 85,000 N Gli attuatori elettrici con la vite a rulli di Diakont leader del settore sono ideali per fornire forze elevate richieste per formare rapidamente e in modo coerente un robusto giunto nella ribaditura, rivettatura e aggraffatura robotizzate, nonchè in altri processi di giunzione a pressione. Gli EMA Diakont incorporano una tecnologia progressiva comprendente la vite a rulli lavorata con estrema precisione e motori sincroni a magneti permanenti ad alta potenza (PMSM). Questi componenti vengono integrati in una singola unità, fornendo così prestazioni eccezionali in un ingombro compatto.
Tutti gli attuatori di Diakont sono progettati, fabbricati e testati secondo i requisiti più rigorosi per rispettare ed eccedere la durata di servizio prevista dagli standard industriali. L’industria automobilistica odierna richiede soluzioni capaci di funzionare nelle condizioni più impegnative per molti anni senza guasti o problemi di qualità fino all’aggiornamento completo della linea produttiva da parte degli OEM. Gli attuatori di Diakont destinati alla ribaditura/rivettatura sono progettati per resistere ad un minimo di 10,000,000 di cicli di pressatura pesanti con una forza da 60 a 85 kN. Ciò risulta in una durata di servizio significativamente più elevata (fino ad alcune volte superiore) rispetto alle soluzioni normalmente utilizzate.
La lunghezza integrata degli attuatori elettromeccanici di Diakont è fino a due volte più corta rispetto agli attuatori della concorrenza. Per alcune applicazioni Diakont offre il design arrotondato degli attuatori con il diametro del corpo di soli 130 mm.
Molti attuatori utilizzati nei processi di ribaditura/rivettatura richiedono una regolare lubrificazione e altri interventi di manutenzione, il chè comporta i periodi di inattività produttiva. Tuttavia, gli attuatori di Diakont destinati alla ribaditura/rivettatura richiedono lubrificazione ogni 5 millioni di cicli di pressatura durante la vita dell’attuatore grazie al lubrificante ottimizzato.

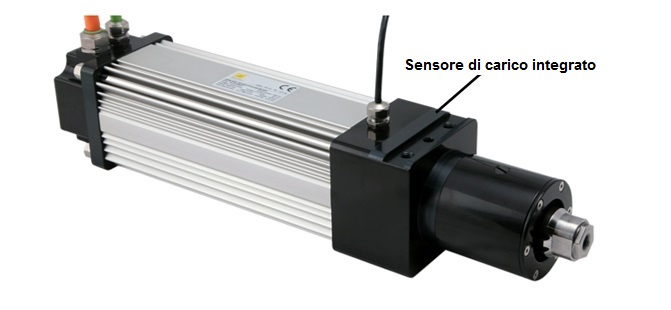

Per le operazioni di giunzione che richiedono la ripetibilità ad alta forza Diakont offre l’opzione di un sensore di carico che assicura la stabilità della forza, non consentendone le variazioni superiori al 1%.
| Modello |
Forza di picco, N |
Velocità massima, mm/sec |
Corsa minima, mm |
Carico dinamico, N |
Dimensioni, mm |
Weight, kg |
| DM130-35 | 85 000 | 320 | 240 | 194 000 | Ø130 x 478 | 34.5 |
| DA140-22 | 60 000 | 100 | 220 | 114 000 | 140 x 140 x 414 | 33 |
| DA140-25 | 44 600 | 200 | 220 | 98 000 | 140 x 140 x 429.5 | 30.5 |
